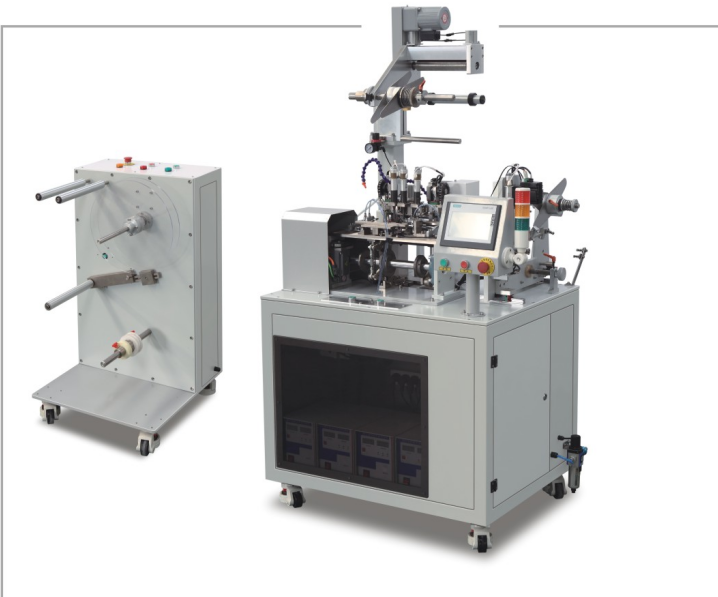

Pyramid Tshuaj yej Hnab Tagging Tshuab

Tagging ceev tuaj yeem ncav cuag 80-100 qhab nia / min.Nws txais 4 txheej ntawm ultrasonic tswj, uas muaj peev xwm tswj tau qhov adhesion ceev thiab nyhuv.Lub hom ultrasonic muaj kev ruaj ntseg siab.Qhov kev ua tsis tiav yog qhov tsawg heev.

1. Multi-point teeb pom kev zoo kom paub tseeb tias lub mesh tsis muaj qhov chaw, thiab lub lamination tsis zoo li cov ntawv nplaum uas ploj lawm.

2. Tag nrho parameter kov npo teeb tsa (kab ntev, lub hnab ntev, daim ntawv lo ntev)

3.140mm dav, siab tshaj plaws hlau ntev 170mm (ntxiv 4-point vuam)

4. Lub high-precision feeder ua kom lub siab nruj thiab sib npaug ntawm cov yob zaj duab xis.

5. Puv siab precision servo tswj, raug rau 0.1mm.


Product Detail

Khoom cim npe

Technical parameters

Khoom npe

Autoatic Tagging Tshuab

Ceev

80-100 tag / min

Khoom siv

Nylon mesh, tus tsiaj, tsis woven, PLA mesh

Zaj duab xis dav

120mm, 140mm, 160mm, 180mm

Tag size

2 * 2cm (tuaj yeem ua tau raws li qhov xav tau)

Xov ntev

110mm-170 hli

Zaj duab xis puab kab

f76mm ua

Zaj duab xis sab nraud

≤Φ400mm

Tagging method:

Los ntawm ultrasonic

Ultrasonic

4sets ib

Cua yuav tsum tau

≥0.6Mpa

Hwj chim

220V 50HZ 3.5KW Lub cev muaj zog

Product pass tus nqi

≥99%

Loj

1500mm * 1200mm * 1800mm

Device Configuration Table

Lub Npe Lub Npe

Qauv

Ntau

Hom

Motion controller

NP1PM48R

1

Fuji

PLC

SGMJV-04

1

Siemens

Kov npo

S7-100

1

Fuji

Ultrasonic

GCH-Q

4

hauv tsev

Encoder

1

Ernest

Labeling lub tog raj kheej

1

SMC

Rub zaj duab xis lub tog raj kheej

2

SMC

Labeling lub tog raj kheej

1

SMC

Tso zaj duab xis lub tog raj kheej

2

SMC

Solenoid valve

6

SMC

Servo lub cev muaj zog

400 W

3

Fuji

Tus tswj

1

Fuji

Zaj duab xis txais lub cev muaj zog

1

Fuji

Tus tswj

2

Lub hli

Tso zaj duab xis lub cev muaj zog

1

CHAOGANG

Main servo lub cev muaj zog

750w ua

2

Fuji

Tswj

1

Fuji

Fiber ntau

2

Bonner USA

Fiber Optic Amplifier

3

Bonner USA

Relay

2

ABB

Cov yam ntxwv ntawm kev ua haujlwm:

a: Nrog rau kev sib txuas ntawm ultrasonic, qhov loj ntawm 20 * 20mm daim ntawv lo ruaj ntawm 120/140/160/180 plaub dav tuaj yeem ua ultrasonic sealing khoom
b: Muaj peev xwm tswj tau qhov adhesion ceev thiab cov nyhuv, qhov ua rau hom ultrasonic stability yog siab, qhov tsis ua hauj lwm tus nqi qis heev.
C.Multi-point teeb tswj kom ntseeg tau tias lub mesh tsis muaj qhov chaw, xws li muab tshuaj tsis tau.
D.Siv Siemens PLC tswj, nrog Siemens kov npo ua haujlwm, tag nrho qhov ntsuas qhov ntsuas qhov ntsuas (kab ntev, hnab ntev, daim ntawv lo ntev)
E.High-precision feeder los xyuas kom meej qhov siab ntawm nruj membrane sib npaug.
F.Full high-precision servo tswj, raug rau 0.1 hli
G. Ntev thiab luv kab hloov

Kev pab cuam tom qab muag ntawm cov khoom siv

Kev puas tsuaj los ntawm cov khoom siv teeb meem zoo tuaj yeem kho thiab hloov cov khoom tsis pub dawb.Yog tias qhov kev puas tsuaj los ntawm tib neeg kev ua haujlwm yuam kev thiab lub zog majeure tsis suav nrog hauv kev lees paub dawb.Lub warranty dawb yuav cia li lapse
●if: 1.Cov cuab yeej puas lawm vim kev siv txawv txav yam tsis tau ua raws li cov lus qhia.
●2.Kev puas tsuaj los ntawm kev ua haujlwm tsis zoo, kev sib tsoo, kev tuav, cua sov lossis kev tsis saib xyuas los ntawm dej, hluav taws lossis kua.
●3.Kev puas tsuaj los ntawm kev ua haujlwm tsis raug lossis tsis raug tso cai, kho thiab hloov kho lossis hloov kho.
●4.Kev puas tsuaj los ntawm cov neeg siv khoom disassembly.Xws li ntsia hlau paj

Kev kho thiab kho tshuab

A.Ua kom lub sij hawm ntev ntawm txhua yam ntawm cov tshuab accessories thiab consumables.Tus neeg yuav khoom yuav tsum tau them tus nqi thauj khoom.

B.Tus neeg muag khoom yuav yog lub luag haujlwm rau kev tu lub neej.Yog tias muaj teeb meem nrog lub tshuab, sib txuas lus nrog cov neeg siv khoom los ntawm kev qhia kev sib txuas lus niaj hnub

C.Yog tias tus neeg muag khoom xav tau mus rau txawv teb chaws rau kev teeb tsa thiab commissioning kev cob qhia thiab kev ua haujlwm tom qab kev muag khoom, tus neeg thov yuav tsum muaj lub luag haujlwm rau cov nqi mus ncig ntawm tus neeg xa khoom, suav nrog cov nqi vixaj, ncig mus ncig thoob ntiaj teb daim pib dav hlau, kev pab thiab zaub mov txawv teb chaws. thiab nyiaj pab them nqi mus ncig (100USD ib tus neeg hauv ib hnub).

D.Kev lees paub pub dawb rau 12 lub hlis, txhua yam teeb meem zoo tshwm sim thaum lub sijhawm lav, tus neeg muag khoom pub dawb qhia kev kho lossis hloov qhov chaw rau tus neeg thov, sab nraum lub sijhawm lav, tus neeg muag khoom cog lus tias yuav muab tus nqi nyiam rau cov khoom seem thiab cov kev pabcuam.
